Simius napisał/a:Kwarc 8,333MHz jest niedostępny w handlu. Zastępowanie go niestabilnym z założenia generatorem RC to straszna lameriada, a synteza DDS to strzelanie z armaty do wróbla. Możliwości jest kilka:
1. kwarc 4,194304MHz i podwajanie częstotliwości - choćby pojedynczą bramką EXOR (pomijalnie mały błąd - 0,7%)
2. kwarc 50MHz i podział przez 6
3. kwarc 8MHz i zwolnienie silnika o 4% - do 288rpm (rzadko kiedy się udaje)
Powyższe sposoby obywają się bez zmiany oprogramowania.
4. kwarc 10MHz i przyspieszenie silnika do 360rpm - udaje się niemal w każdym napędzie 5,25", ale wymaga zmiany oprogramowania komunikacyjnego stacji.
Odgrzewam troche temat ... bo chce to zastosować w karince.
Simius mam pytanie.
W karince zamiast generatora kwarcowego mozna wsadzic kwarc podlaczajac go do wolnych nózek 74LS123...
I teraz. Chce wstawić kwarc 4,194304MHz ( bo z innymi to ciężko coś kupić na meijscu) ... Cx - zostaje z ta samą wartością i Rx ???? 150p i 1,8KOhm czy wstawić inne wartości ?. No i jak później podwoić ten sygnał ?

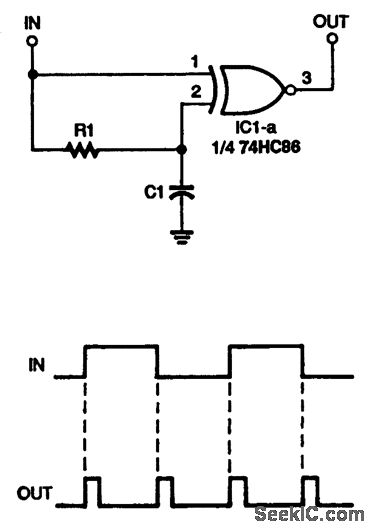

" choćby pojedynczą bramką EXOR (pomijalnie mały błąd - 0,7%)"
Mógłby jakiś (mądry elektronik) dorysować to na schemacie :-)
Jeszcze odnosnie karinki to u niektorych jest zamontowany generator kwarcowy 16,384 wiec nawet jak to sie podzieli na 2 ... to wychodzi 8,192 ..... to nie jest zamało ?
Tutaj fotka: http://www.zaxon.eu/karin.html
http://www.zaxon.eu/karin.html
"wszystko się kiedyś kończy......."
