na tym carcie jest na naklejce "Atari Super System", i chyba inicjały "DS". Ciekawe czy to ten cart też pochodzi z Poznania. Swoją drogą fajny kawał historii dzięki waszym wspomnieniom udaje się tu odtworzyć! :)
Co do "zepsutych" rozszerzeń pamięci .... patrząc na niektóre konstrukcje z tamtych czasów to ja czasami się zastanawiam jakim cudem to w ogóle działało. Niektóre konstrukcje są naprawdę wykonane z przysłowiowego *.ówna i patyczków.
Na Allegro jest cart Blizzarda: https://allegro.pl/oferta/cartrige-bliz … 7859599693
Jak najbardziej do zrobienia w przyszłości :) Tylko nie pamiętam prawdę mówiąc carta z pierwszego obrazka z wątku który podlinkowałeś... albo skleroza (co jest bardzo możliwe) albo nie było go tu na forum? Jest gdzieś w sieci?
Seban, rozumiem, że mowa o Info-Cell Turbo 2000 wersja 3.16.
Na AOL są obrazy rom dwóch wersji (v1 i v2):
https://atarionline.pl/v01/index.php?ct … my%20turbo
pod Altirrą udało mi się uruchomić v2 i to jest chyba ta wersja 3.16
Faktycznie V2 z AOL to jest wersja 3.16 która była dołączona jako pierwszy obrazek na liście. Dzięki za informacje!
Dzień dobry!
Po dłuższej przerwie, w ramach ogarniania spraw zaległych chciałem wrzucić dumpy kolejnych cartów które wpadły w moje ręce. Carty przekazał VLX w ręce Duddiego... i trafiły one do mnie w celu wykonania analizy i dokumentacji, nie będą to jakieś super "nowości", jednak w ramach projektu "archiwizacji dla potomnych" wrzucę każdą wersję która wpadnie w moje ręce ;)
Zgodnie z tym co przekazał mi Duddie, VLX przekazał 3 cartridge a były to:
1 szt) AST-Multicartridge
2 szt) KSO 2000 Turbo Cartridge (jeden cart do wyrób firmy Atrax, drugi to jakiś giełdowy/domowy klon)
W dniu dzisiejszym wrzucę w kolejnych postach poniżej zdjęcia, schematy, zawartość EPROM tychże kartów.
Już nie mogę się doczekać... jak wam wolno chodzi strona, to przez moje odświeżanie co 5 sekund ;)
W tym poście krótko i zwięźle opisane będą carty dla systemu KSO Turbo 2000. Dwa carty które dostarczył VLX mają identyczny schemat, a także identyczną zawartość pamięci EPROM. Pamięć EPROM o pojemności 2KB (typ 2716 lub jej rosyjski odpowiednik) mapowana jest standardowo w obszar $A000-$BFFF (zawartość 2KB pamięci EPROM powtórzona jest w tym 8KB obszarze 4 razy).
Po starcie cart przepisuje zawartość EPROM w niższy obszar pamięci, a następnie przechodząc pod nowy adres, monitoruje stan linii TRIG3 która informuje czy cart jest jeszcze aktywny czy już nie (kopia staniu linii RD5 w złączu cartridge), w ten sposób czeka na zadziałanie układu czasowego. Odłączenie carta jest realizowane przez już wspomniany prosty układ czasowy RC złożony z kondensatora, rezystora oraz dwóch tranzystorów PNP. Gdy kondensator naładuje się, do poziomu w którym tranzystory Q1, Q2 przestaną przewodzić i linia RD5 zostaje dezaktywowana (stan niski), software przechodzi do dalszego działania.
W tym poście krótko i zwięźle opisane będą carty dla systemu KSO Turbo 2000. Dwa carty które dostarczył VLX mają identyczny schemat, a także identyczną zawartość pamięci EPROM. Pamięć EPROM o pojemności 2KB (typ 2716 lub jej rosyjski odpowiednik) mapowana jest standardowo w obszar $A000-$BFFF (zawartość 2KB pamięci EPROM powtórzona jest w tym 8KB obszarze 4 razy).
Po starcie cart przepisuje zawartość EPROM w niższy obszar pamięci, a następnie przechodząc pod nowy adres, monitoruje stan linii TRIG3 która informuje czy cart jest jeszcze aktywny czy już nie (kopia staniu linii RD5 w złączu cartridge), w ten sposób czeka na zadziałanie układu czasowego. Odłączenie carta jest realizowane przez już wspomniany prosty układ czasowy RC złożony z kondensatora, rezystora oraz dwóch tranzystorów PNP. Gdy kondensator naładuje się, do poziomu w którym tranzystory Q1, Q2 przestaną przewodzić i linia RD5 zostaje dezaktywowana (stan niski), software przechodzi do dalszego działania.
Schemat to standard z tamtych czasów, cart od Atrax na standardowe wartości i typy elementów , możemy nazwać to konstrukcją referencyjną ;) (rezystory 100K, kondensator 22uF, tranzystory BC308, dioda 1N4148). W karcie "klonie" rezystory o mniejszej wartości, kondensator 10uF i polska dioda (prawdopodobnie BAVP21) zamiast 1N4148, jednak znaczenie tego jest marginalne.
Do pobrania:
Oba pliki zip z zawartością pamięci EPROM obu cartów są oczywiście identyczne, ale wrzucam dla porządku to co zgrałem z tych kostek aby nie było wątpliwości że są jakieś różnice.
sumy SHA256 obu plików:
03d1c0d28f7dd2fc71a19bff17fc8d0638fdefbcec51813476a5637453c2d0aa kso2000_atrax.bin
03d1c0d28f7dd2fc71a19bff17fc8d0638fdefbcec51813476a5637453c2d0aa kso2000_clone.binOczywiście podziękowania dla VLX-a oraz Duddie-go za udostępnienie cartów, a na zakończenie wygląd cartów i ich wnętrza:

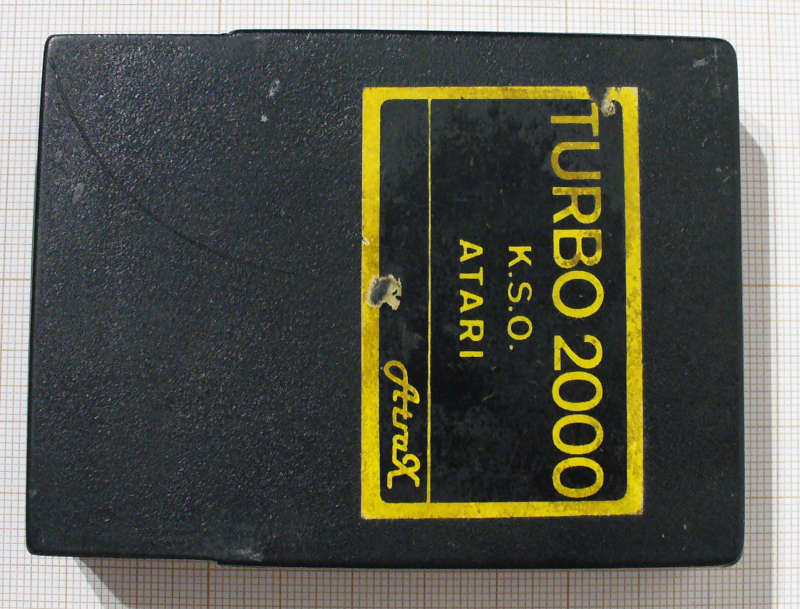

Cartridge KSO 2000 od Atrax:

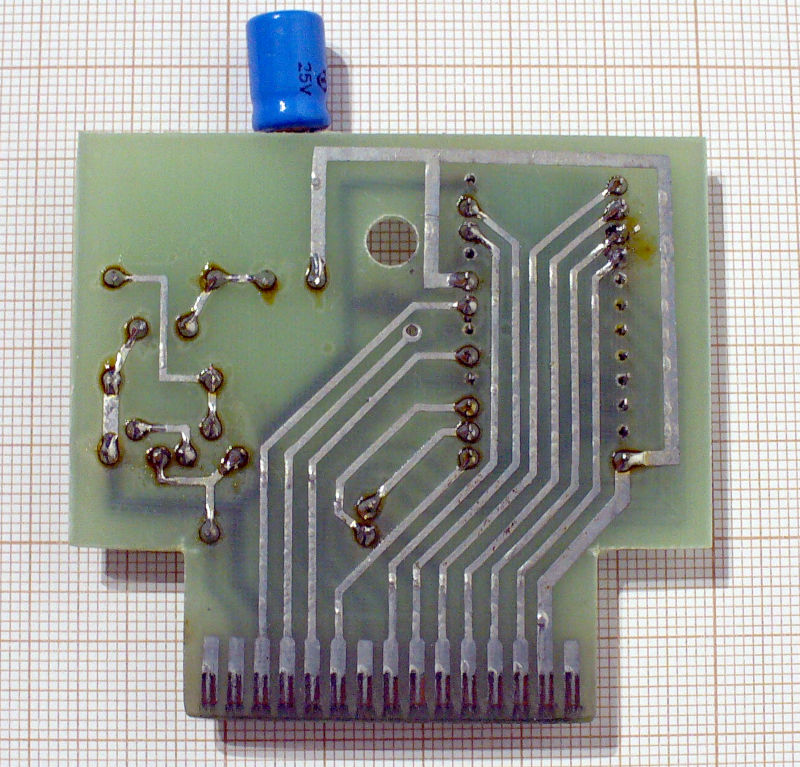

płytka drukowana góra:

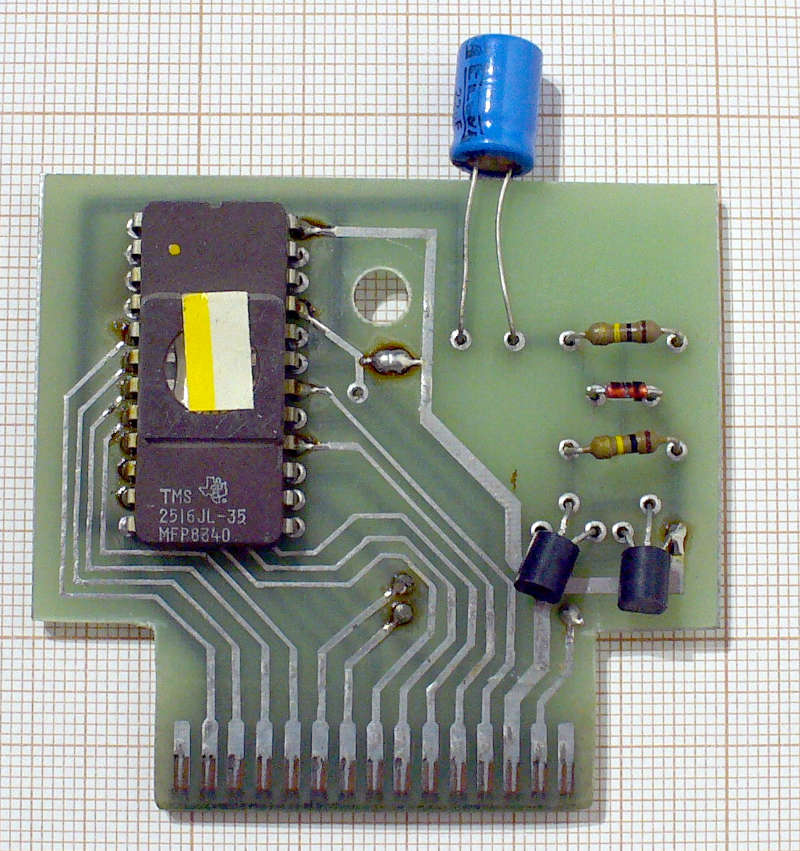

płytka drukowana dół:

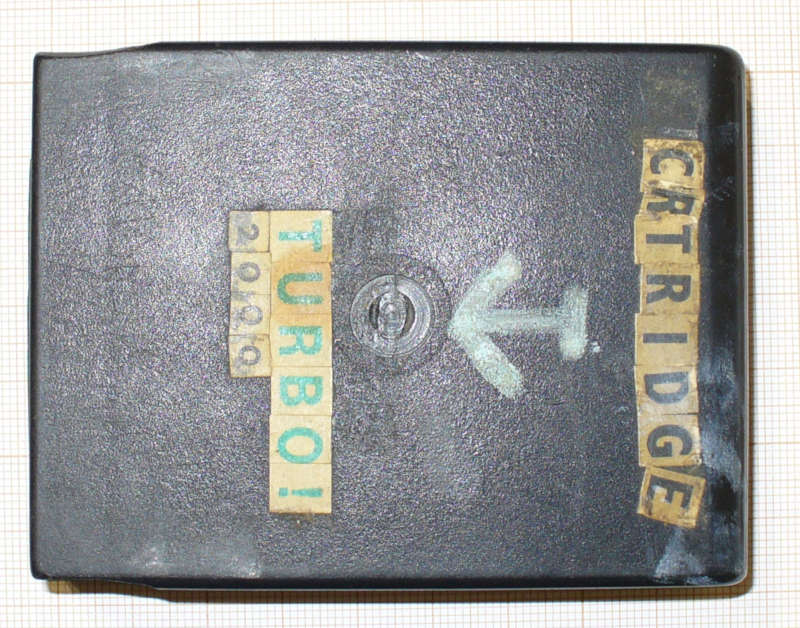

Cartridge KSO 2000 giełdowy/domowy klon:

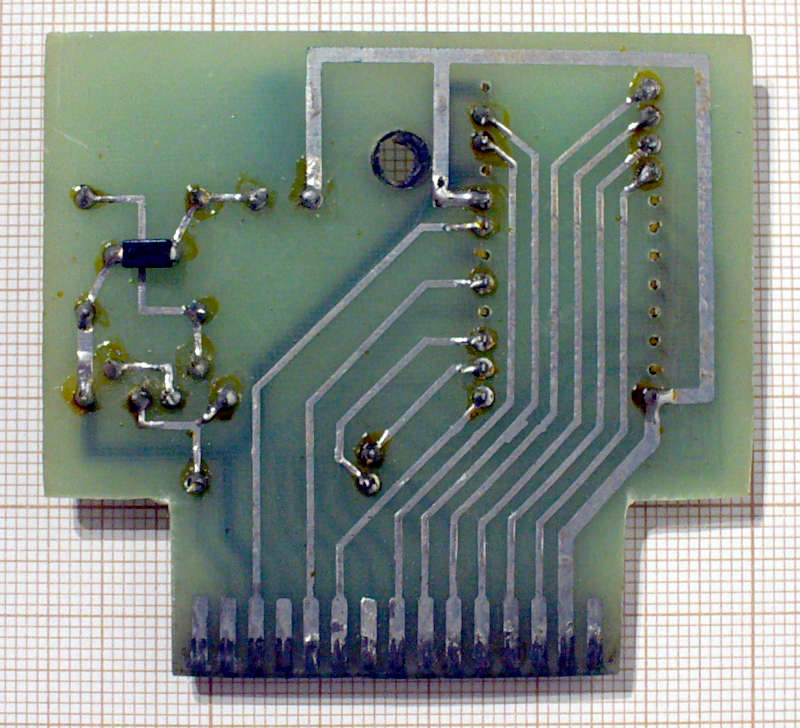

płytka drukowana góra:

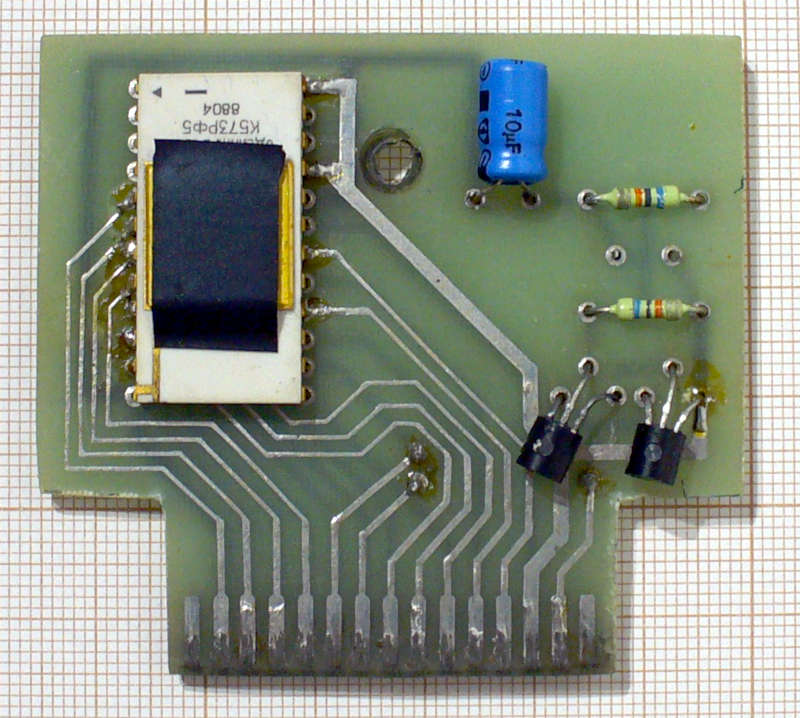

płytka drukowana dół:
Cudo...
Jak fikuśnie zamontowana dioda w klonie, choć to THT to skutecznie udaje SMD ;)
No dokładnie :) pewnie wyprowadzenie przez otwory montażowe nie chciały przejść, to ktoś zrobił sobie z tego "SMD" i zamontował od drugiej strony odpowiednio podginając/profilując wyprowadzenia.
I do kompletu AST Multicartridge od VLX-a... o ile pisałem już tym carcie we wcześniejszym wątku/poście: AST Multicartridge, to warto również zaprezentować wersję posiadaną przez VLX-a, ponieważ jest to wersja wcześniejsza, oznaczona numerem wersji 1.0, co widać po uruchomieniu carta i wybraniu opcji "J":

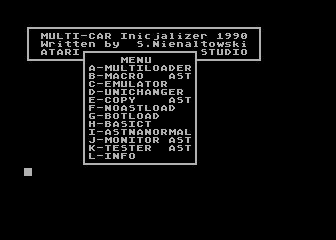

Opisywany w poprzednim wątku Multicart był natomiast oznaczony wersją 2B:
Nie przedłużając więcej wywodu na temat różnic w cartach, podsumuję to może w tym poście zbierając wszystko w jednym miejscu, zatem do pobrania mamy:
schemat, wersja wektorowa identyczny dla obu wersji cartridge.
sumy SHA256 plików z zawartością EPROM:
0fa3d7a1d0441a1f48f11863d69909f75a38e29927518a26fbd0609386806893 ast_multicartridge_v1.0.bin
8f2964542f776308013e9c8e0191e76424e0e926a4990a375ffe5e2f7f75234a AST_multi_cartridge.bini na sam koniec, zdjęcia:

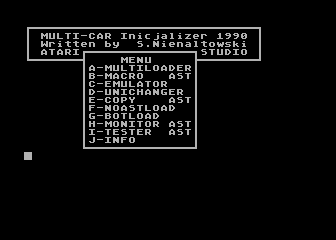

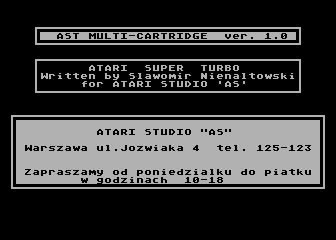

AST Mulricartridge 1.0:

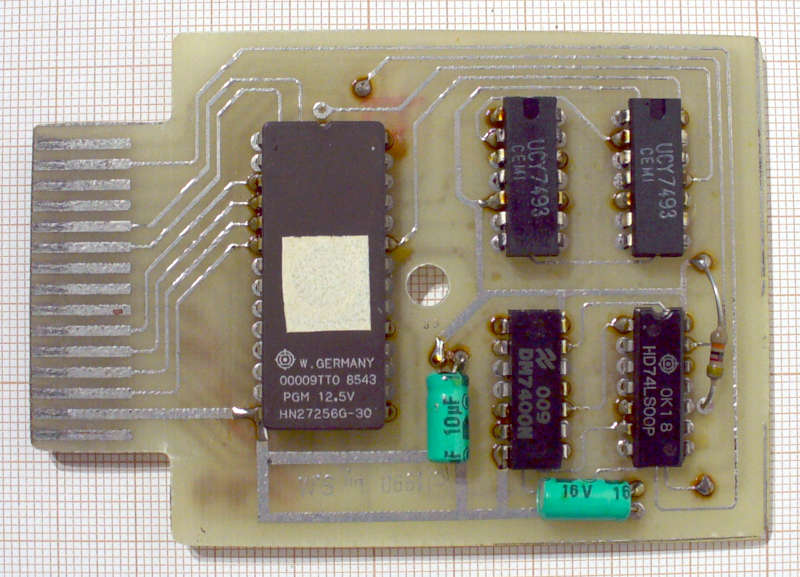

płyta drukowana góra:

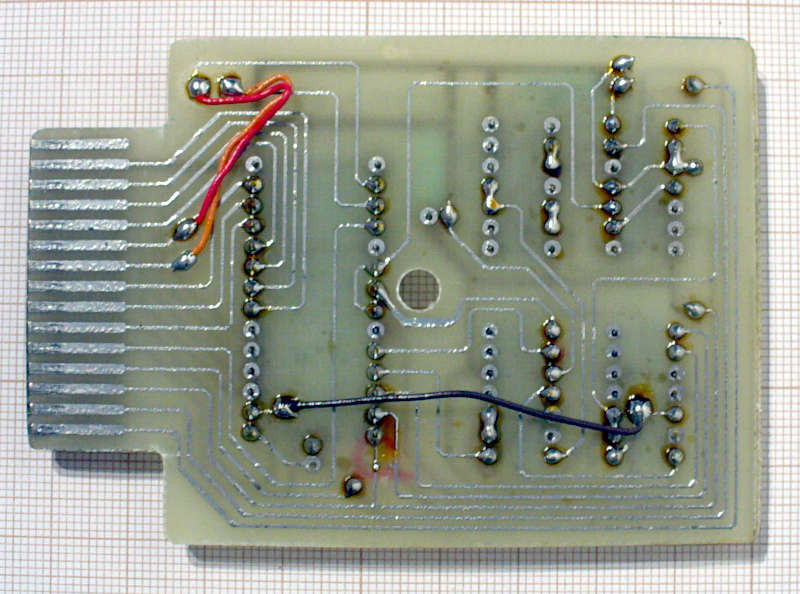

płyta drukowana dół
:
tak na szybko wrzutka, bo aqrat mam pod ręką
oto moje cuś w gustownej czerwonej szacie ;-]
płytka carta:
up:
and down:
Hej!
Czyli PCB jest identyczne z: Turbo 2000F Copy również od Atrax.
Pytanie co zawiera pamięć EPROM w Twoim carcie? Zastanawiam się, bo Atrax miał w zwyczaju pisać "Turbo 2000 KSO" zarówno na carty z oprogramowaniem dla KSO Turbo 2000 jak i dla Turbo 2000F. Gdybyś wrzucić zdjęcie/screen z uruchomionym cartem można by zobaczyć czy to soft dla KSO Turbo 2000 czy dla Turbo 2000F (o ile będzie to standardowy soft).
Ja z tego carta normalnie korzystam, od lat młodości. Działa z magnetofonem przerobionym do KSO T2000.
po włączeniu:
menu głowne:
N - K.S.O.
B - KSO&Basic
wygląda jak normalny basic
K- Kopiowanie
Hej!
Dzięki za foty! Czyli wiadomo już że ten cart to "oryginał" tegoż klona: Turbo2000 COPY (a tak naprawdę Turbo 2T12).
Swoją drogą ciekawe że Atrax wziął rozwiązanie Wojciecha Zabołotnego i je po prostu sprzedawał. Czasy były takie że pewnie żadnej umowy nie mieli ;) ... i właśnie dlatego ująłem słowo "oryginał" w cudzysłowy. Ja pierwszy raz z tym rozwiązaniem (Turbo 2T06) zetknąłem się czytając IKS-a w tamtych czasach.
Sądzę że późniejsze KSO Turbo 2000 to był hack/modyfikacja właśnie Turbo 2T12 czy 2T06 od W.Zabołotnego. kiedyś usiądę i porównam kod, pewnie się nie raz zdziwię.
No i jeszcze raz dzięki za podzielenie się zdjęciami carta, dowiedzieliśmy się czegoś nowego :) uwielbiam takie wykopaliska! :)
Podepnę się tak trochę - mam magnetofon z turbo, co do którego Zaxon po fotkach (poniżej) stwierdził, że to KSO Turbo 2000. Nie mam do tego carta. Mam natomiast Ultimate Cart. Czy jest obraz ROM-u z softem dla tego turbo, który mogę uruchomić z Ultimate?
PS. Jest gdzieś strona z instrukcjami użytkowania tego turbo? Zawsze miałem tylko nieprzerabiane magnetofony.
Hej!
Na 99% to KSO Turbo 2000, nie mam co prawda Ultimate Cart-a, ale widzę że on emuluje wiele innych cartów, więc da się przygotować dla niego na pewno jakiś obraz który będzie zawiera soft dla KSO Turbo 2000, nie powinno być z tym większego problemu, rzucę okiem na dokumentacje do tego carta i dam jeszcze znać.
Z tego co na szybko wyczytałem widzę że Ultimate Cart potrafi uruchamiać pliki .XEX, jeżeli tak to jak wrócę do domu to poszukam plików, ale gdzieś, kiedyś już chyba wystawiałem oprogramowanie do KSO Turbo 2000 w formacie .XEX.
EDIT#1: Chyba znalazłem: to jest to co miałem na carcie który dostałem z moją wersją Turbo KSO 2000, którą zamontowano mi na giełdzie komputerowej w technikum chemicznym na ul. Saskiej w Warszawie. Cart gdzieś jeszcze mam, jak odkopię to wrzucę do tego wątku oczywiście, ale na chwilę obecną mam tylko wersję XEX: Turbo KSO 2000.xex
EDIT#2: Jeżeli chodzi o instrukcję to widzę że ktoś (ERD/Retroreaders) przesłał materiały które zostały umieszone na AoL:
K.S.O. Turbo 2000 - do samodzielnego montażu <--- pierwsze strony to dość dokłada instrukcja.
Jak wielu innych Kolegów zajmowałem się montażem płytek KSO Turbo 2000 i kartridżami do tego. Oprogramowanie do nagrywania kaset pozwalało na kopiowanie całych dyskietek (oczywiście z plikami) na kasety. Mam jeszcze dyskietkę z tymi programami, to Kopiarka i Autocopy 2.0. Kopiarka pozwalała na kopiowanie pojedynczych plików, ale Autocopy 2.0 to był kombajn. Był też Autocopy 3.0, ale ten zabezpieczał, cokolwiek to znaczy, programy, więc go nie używałem. A było to, bagatela, 30 lat temu.
Nagrane kasety były uniwersalne, tzn. wszystkie pasowały do różnych Turbo 2000.
Dyskietkę z tymi programami w formacie atr można pobrać ze strony dereatari w dziale "serwis" przy okazji opisu tych programów. Ten plik to turbo2000.atr .
Uwaga, dla uproszczenia uruchamiania zmieniłem nazwę Autocopy 2.0 na A.
Nono - świetne!
:cool:
Jeszcze takie pytanie: według instrukcji obsługa magnetofonu w turbo jest taka jak stacji dyskietek. A jak w takim układzie wygląda wtedy obsługa stacji dyskietek?
W jakim sensie obsługa stacji dyskietek?
Jeżeli chcesz kopiować dysk -> taśma, to tak jak pisał Jer musisz użyć programu kopiującego obsługującego Turbo2000 ładowanego z poziomu DOS (np. wspominane AutoCopy, bo były też tzw. handlery "T:", czyli programy rezydentne które instalowały w systemie urządzenie "T:" i dzięki temu można było kopiować dysk <---> turbo2000 przy pomocy dowolnego programu kopiującego lub nawet polecenia "Copy File" z poziomu DUP.SYS czy "command line" (w zależności od używanego DOS-a). Handler "T:" dla systemów serii Turbo 2000 (KSO oraz F) nawet kiedyś popełniłem (bardzo dawno temu) i chyba go gdzieś udostępniałem, poszukam... jak znajdę wrzucę tu.
Jeżeli mówisz o używaniu stacji przy włożonym carcie, jest to właściwie niewykonalne (może lepiej napisać iż niepraktyczne) bo cart instaluje w systemie urządzenie "D:", więc brak miejsca i możliwości klasycznej obsługi stacji dysków, chyba że ktoś sobie napisze program który będzie ładowany z poziomu Turbo i będzie używał bezpośredniego dostępu do stacji dysków przez SIO (takie programy też były).
Należy pamiętać że jak ktoś instalował sobie Turbo2000 to na pewno nie miał w 90% przypadków żadnej stacji dysków (a jedynie magnetofon), więc tego rodzaju narzędziami (współpracującymi zarówno ze stacją jak i turbo) dysponowali raczej handlarze giełdowi, którzy to nagrywali gry/programy swoim klientom na kasety. Chronili ten soft, bo to był ich sposób na zarobek .... więc ograniczali jego dostępność jak mogli. Przynajmniej tak to wyglądało z moich obserwacji tego co się działo na Grzybowskiej, Saskiej czy na giełdzie komputerowej w stodole.
Oczywiście należy brać pod uwagę że to moje spojrzenie na sytuację wtedy panującą, może to być oczywiście obraz wypaczony bo byłem wtedy naprawdę młodym człowiekiem i to było obraz który zapamiętałem gdy wtedy kręciłem się po giełdach w poszukiwaniu, wiedzy, softu, literatury.
Jak teraz się patrzy np. na inne systemy turbo, np. Blizzarda, widać że ludzie zajmujący się Blizzardem (inny region Polski) mieli zupełnie inną politykę, udostępniali narzędzia i starali się robić soft i sprzedawać swoje dzieła np. w formie cartów. Nie wiem czy to wrażenie które odnoszę nie jest mylne, ale jak patrzę na dostępność softu Blizzard vs Turbo 2000 to Blizzard może się pochwalić o wiele bogatszą bazą dostępnego oprogramowania, a także lepszą jakością tegoż softu. W przypadku Turbo KSO 2000 to mam wrażenie że większość bazowała na tym czego dokonał W. Zabołotny.
Nie chodzi o cart bo go nie mam. Ale jest np. XEX, który sam powyżej wrzuciłeś - on zapewne instaluje odpowiednie urządzenie. Chodzi mi o przegranie czegoś z dyskietki na magnetofon, ale w trybie turbo. Bez turbo to umiem. Ale chodzi właśnie o turbo. Sądziłem, że potrzebuję do tego wgrać np. powyższą binarkę - OK, tylko jak wtedy się będzie zachowywać stacja, a jak tryb turbo magnetofonu?
Jak wspomniałem, jestem w tym nawet bardziej zielony niż w temacie programowania na Casio FX-750P ;)
Do przegrania z dyskietki użyj Autocopy, które postował wyżej Jer. Akurat od jakiegoś czasu piszę artykuł nt. kopiowania na Atari plików w turbo, może ze względu na ograniczenia w poruszaniu się wyjdzie wcześniej :)
Dobra, teraz rozumiem ;) Ta binarka którą udostępniłem to jest .XEX który ładuje się zamiast cartridge, po prostu zamiast cart-a uruchamiasz .XEX który jest spreparowany że jego uruchomienie jest tożsame z tym gdybyś uruchomił samego carta.
Jeżeli chcesz kopiować coś dysk ---> taśma, to tak jak pisałem zostaje Ci załadowanie z DOS-a handlera instalującego urządzenie "T:" w systemie, lub skorzystanie z kopiarki o której pisał Jer i która jest udostępniona na jego stronie:
dereatari ---> serwis ---> Turbo KSO, na tej stronie Jer-a jest również link do wspominanej dyskietki: Dysk Turbo 2000
Dzień dobry!
Po dłuższej przerwie, w ramach ogarniania spraw zaległych [...]
Oooo!! :) A nadal planujesz opisywanie moich magnetofonów? I jak na dziś byś szacował termin odesłania? Możesz odpisać na priv :)

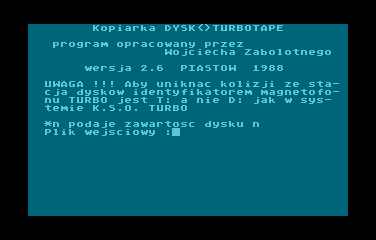

A jeszcze jedno mi się przypomniało, wspominany już niejednokrotnie W. Zabołotny oprócz Autocopy napisał program "Kopiarka Dysk<>Turbotape":
Ten program załadowany z poziomu DOS-a instaluje również handler "T:" w systemie i umożliwia przenoszenie programów pomiędzy stacją dysków a magnetofonem wyposażonym w "Turbo KSO 2000", link do programu:
EDIT: właśnie się zorientowałem iż ów program znajduje się również na dysku który udostępnił Jer na swojej stronie (link w postach wyżej).
